Поверка рефрактометра PAN-1 DC (L) во Владимире

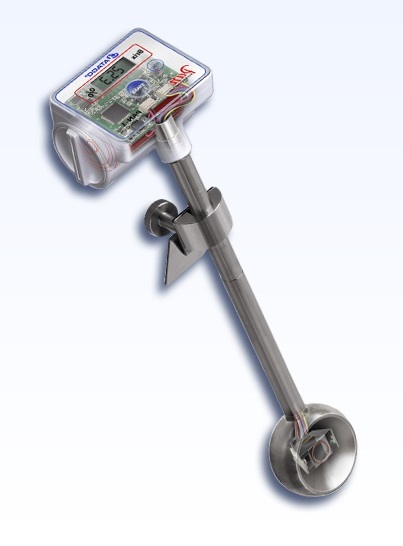

Не требуется дополнительного оборудования для монтажа. Необходимо просто установить прибор на край ёмкости. Идеально подходит как для химических так и для пищевых образцов. Показания температуры и Брикс обновляются автоматически каждые 30 секунд. Блок оснащен источником питания DC24V и выходом RS-232C для экспорта данных. PAN-1 (L) имеет длину 50 см. Поверка рефрактометра PAN-1 DC (L) осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка рефрактометра PAN-1 DC (L)
Принцип действия рефрактометров основан на регистрации предельного угла преломления света, соответствующего наблюдаемой границе «свет-тень», образующейся при прохождении его через границу раздела двух сред с различными показателями преломления падающего света. Положение границы «свет-тень» меняется в зависимости от показателя преломления измеряемого вещества и для разных веществ оно разное. Данное измерение основано на явлении полного внутреннего отражения света источника излучения на границе раздела двух сред, одна из которых измерительная призма рефрактометра, а другая -измеряемое вещество с меньшим показателем преломления.
Конструкционно рефрактометры представляют собой малогабаритный ручной измерительный прибор, основной деталью которых является измерительная призма из оптического стекла с точно известными величинами угла преломления и преломляющего угла.
Результаты измерений считываются с измерительной шкалы массовой доли сахарозы в водных растворах по шкале Brix % в световом поле зрительной трубы рефрактометра.
Программное обеспечение
Рефрактометры оснащены встроенным программным обеспечением (далее ПО), которое невозможно идентифицировать, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, а также проводить градуировку.
Конструкция рефрактометров исключает возможность несанкционированного влияния на ПО рефрактометров и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
| Модель | PAN-1DC L |
|---|---|
| Cat.No. | 3608 |
| Диапазон измерения | Brix от 0.0 до 42.0% |
| Точность измерения | ±0.2% |
| Температурная компенсация | От 10.0 до 95.0°C |
| Температура окружающей среды | От 10 до 45°C |
| Выход | RS-232C |
| Электропитание | DC 24V |
| Класс защиты | погружаемая в образец часть : IP 67 |
| Аксессуары | Стандартная длина — 2 м. Длина кабеля может быть увеличена до 15 м. |
| Размеры и вес | 80×72×600mm, 780g |
Поверка осуществляется по документу МП 26-251-2015 «ГСИ. Рефрактометры ручные ATAGO. Методика поверки», утвержденному ФГУП «УНИИМ» 30 октября 2015 г.
Основные средства поверки:
— эталон единицы температуры 3-го разряда в диапазоне значений от 5 до 100 оС;
— стандартный образец утвержденного типа показателя преломления жидкостей ГСО 8023-2002 (комплект 1111) с метрологическими характеристиками, представленными в таблице 1;
Таблица 1 — Метрологические характеристики СО
| № ГСО | Индекс
СО |
Наименование
вещества |
Номинальное значение
показателя преломления, n20 n D |
Границы абсолютной погрешности при Р=0,95 |
| 8123-2002 | ПП-В | Дистиллированная
вода |
1,3330 | ±0,00002 |
| 8123-2002 | ПП-Г | н-Г ептан | 1,3877 | ±0,00003 |
| 8123-2002 | ПП-Ч | Четыреххлористый
углерод |
1,4602 | ±0,00003 |
| 8123-2002 | ПП-Б | Бензол | 1,5011 | ±0,00003 |
| 8123-2002 | ПП-Бр | а-Бромнафталин | 1,6579 | ±0,00003 |
— стандартный образец состава и свойств раствора сахарозы (комплект САХАРОЗКА 10-60) ГСО 10670-2015 с метрологическими характеристиками, представленными в таблице 2.
Таблица 2 — Метрологические характеристики СО
| Наименование
аттестованной характеристики |
Индекс СО | Аттестованное
значение |
Границы допускаемых значений абсолютной погрешности аттестованного значения при P=0,95, Д |
| 1 | 2 | 3 | 4 |
| массовая доля сахарозы (Brix), % | САХАРОЗКА 10 | 10,0 | ± 0,05 |
| САХАРОЗКА 20 | 20,0 | ± 0,05 | |
| САХАРОЗКА 30 | 30,0 | ± 0,05 | |
| САХАРОЗКА 40 | 40,0 | ± 0,05 | |
| САХАРОЗКА 50 | 50,0 | ± 0,05 | |
| САХАРОЗКА 60 | 60,0 | ± 0,05 |
| 1 | 2 | 3 | 4 |
| показатель преломления, nD20 | САХАРОЗКА 10 | 1,34783 | ± 0,00005 |
| САХАРОЗКА 20 | 1,36384 | ± 0,00005 | |
| САХАРОЗКА 30 | 1,38115 | ± 0,00005 | |
| САХАРОЗКА 40 | 1,39986 | ± 0,00010 | |
| САХАРОЗКА 50 | 1,42009 | ± 0,00010 | |
| САХАРОЗКА 60 | 1,44193 | ± 0,00010 |
