Поверка разрывной машины ИР 5143-200 во Владимире

Разрывная машина ИР 5143-200 служит для создания нормированного значения силы при испытаниях на растяжение или сжатие образцов из металлов, сплавов; определение силовых характеристик и деформаций (прогиба) пружин винтовых и тарельчатых; других материалов и изделий в пределах их технических возможностей. Могут быть использованы впроизводственных и лабораторных условиях в машиностроении, металлургии, энергетике, нефтегазовой и других отраслях промышленности при изучении и контроле физико-механических свойств металлов. Поверка разрывной машины ИР 5143-200 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

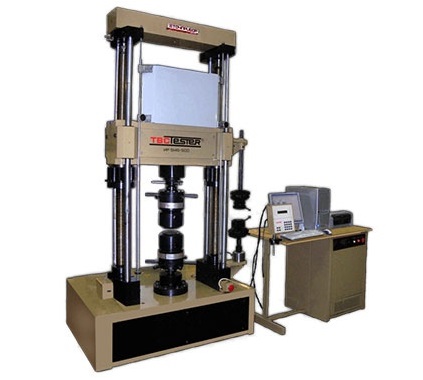

Поверка разрывной машины ИР 5143-200

Принцип работы машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком тензорезисторным , в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке.

Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

Машины состоят из основания и закреплённой на ней рамы с подвижной и неподвижной траверсами, электронного блока управления на приборной стойке и пульта оператора. Подвижная траверса перемещается по направляющим колоннам с помощью управляемого электромеханического привода. Скорость перемещения подвижной траверсы задаётся с панели электронного блока управления. Испытываемый образец устанавливается в захватах, один из которых закреплён на подвижной траверсе, а второй — неподвижен.

В качестве силоизмерительного тензорезисторного датчика используются датчики типа ДСТ У фирмы «Тензо-измеритель», г. Москва (Госреестр М 38323-08). С подвижной траверсой связан датчик перемещения , выходной сигнал которого обрабатывается электронным блоком и выводится на дисплей. Машины могут быть укомплектованы различными аксессуарами (захватами, экстензомерами для обеспечения различных видов измерений испытываемого образца).

Управление машиной, приём и преобразование информации в цифровую форму от датчика тензорезисторного силоизмерительного , датчика перемещения и конечных выключателей производятся с пульта оператора, на панели которого расположены жидкокристаллический графический дисплей и клавиатура управления.

Машина обеспечивает:

• ввод данных и управление с клавиатуры в диалоговом режиме;
• испытание образца по заданному алгоритму;
• полную автоматизацию процесса испытаний: ускоренный подвод подвижной траверсы к образцу с автоматическим переключением скорости с ускоренной на рабочую, а так же быстрый автоматический возврат траверсы в исходное положение после разрушения образца;
• математическую обработку результатов испытаний;
• выдачу информации о результатах испытаний на дисплей;
• связь с внешними устройствами.

Машины выпускаются в трёх модификациях:

ИР 5143 -200-10; ИР 5143-200-11; ИР 5143 -200-12, отличающихся комплектностью, которая расширяет возможности при испытаниях. При этом упруго-прочностные характеристики по ГОСТ 1497 определяются на модификациях машин:

• модификация ИР 5143-200-10- временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву;
• модификация ИР 5143-200-11; ИР 5143-200-12- временное сопротивление, относительное удлинение, относительное сужение, истинное сопротивление разрыву, физический предел текучести, условный предел текучести, модуль упругости, предел пропорциональности.

Машины предназначены для работы в помещениях лабораторного типа при температуре окружающей среды от +10°С до +35°С и относительной влажности воздуха от 45°/о до 80°/о.
