Поверка генератора Rohde Schwarz SMBV100B во Владимире
Назначение: для формирования смодулированных СВЧ колебаний, а также колебаний с различными видами аналоговой и цифровой модуляций.
Поверка генератора Rohde Schwarz SMBV100B
Принцип действия генераторов сигналов SMBV100B основан на формировании сигналов с помощью квадратурного модулятора. В качестве гетеродина для квадратурного модулятора используется встроенный в генератор синтезатор частот. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. На вход квадратурного модулятора подаются сигналы с цифро-аналогового преобразователя (ЦАП), в котором формируются сигналы с цифровыми видами модуляции. Расчет необходимых данных для цифро-аналогового преобразователя осуществляется опционально в микропроцессоре генератора, также данные могут быть загружены с внешнего компьютера. Выходной уровень сигнала с квадратурного модулятора генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня.
Для воспроизведения сигналов с различными видами аналоговой модуляции генератор сигналов SMBV100B может быть оснащен импульсным модулятором и модулятором для амплитудной (АМ), частотной (ЧМ) и фазовой модуляций (ФМ), а также генератором модулирующих сигналов.

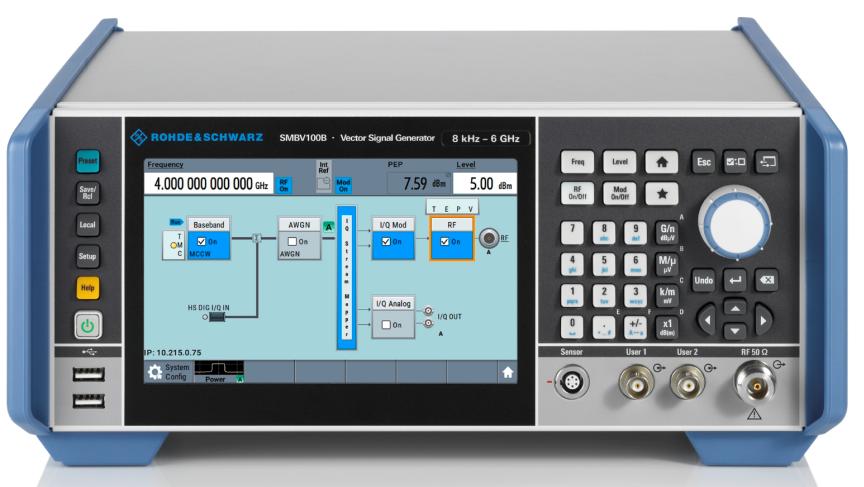

Конструктивно генераторы сигналов SMBV100B выполнены в виде настольного лабораторного прибора. Управление генератором сигналов осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ. Разъем выхода СВЧ и разъемы сигналов синхронизации расположены на передней панели, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов находятся на задней панели. Генераторы сигналов SMBV100B оснащены интерфейсами LAN, USB, GPIB.
Поверка осуществляется по документу РТ-МП-5647-441-2018 «ГСИ. Генераторы сигналов SMBV100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 ноября 2018 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
- ваттметр поглощаемой мощности NRP18S-10 (регистрационный номер в Федеральном информационном фонде 67460-17);
- преобразователь измерительный NRP-Z51 (регистрационный номер в Федеральном информационном фонде 37008-08);
- приемник измерительный FSMR26 с опцией В24 (регистрационный номер в Федеральном информационном фонде 50678-12);
- анализатор спектра FSW26 с опциями К7, K70, В160 (регистрационный номер в Федеральном информационном фонде 53782-13);
- анализатор фазового шума FSWP26 с опцией В61 (регистрационный номер в Федеральном информационном фонде 63528-16);
- анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
