Поверка измерителя параметров электроизоляции MIC-10 во Владимире

Поверка осуществляется по документу МП-315/447-2011 «Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки», утвержденному ГцИ СИ ФБУ «Ростест-Москва» 20 декабря 2011 г. и входящему в комплект поставки.

Сведения о методах измерений

Методы измерений с помощью измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 указаны в документах:

«Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации».
«Измерители параметров электроизоляции MIC-30. Руководство по эксплуатации».
«Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации».
«Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510

«ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
«ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
«ГОСТ Р МЭК 61557-4-2007 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».
ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

Оставить заявку

Сведения о методах измерений

Методы измерений с помощью измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 указаны в документах:

«Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации».
«Измерители параметров электроизоляции MIC-30. Руководство по эксплуатации».
«Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации».
«Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации».

«ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
«ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
«ГОСТ Р МЭК 61557-4-2007 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».
ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

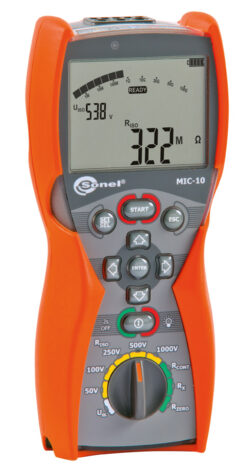

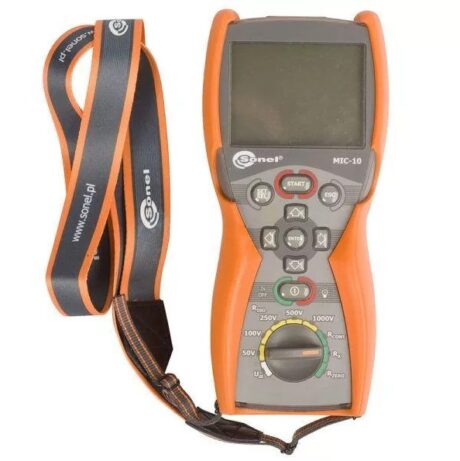

Измерители параметров электроизоляции MIC-10 (далее — измерители), представляют собой портативные электрические цифровые измерительные приборы. Поверка измерителя параметров электроизоляции MIC-10 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка измерителя параметров электроизоляции MIC-10

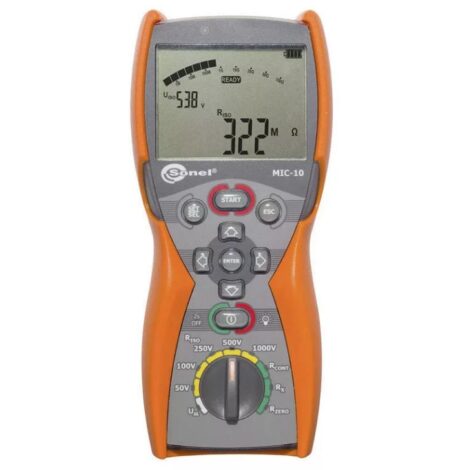

На торцевой панели приборов расположены однополюсные гнезда для подключения соединительных проводов. На лицевой панели расположены: жидкокристаллический цифровой дисплей, круговой переключатель режимов работы и клавиши управления функциями измерителей, которые позволяют включать и выключать электропитание, изменять настройки режимов, запускать измерения, а также управлять чтением результатов измерений и вычислений.

На нижней панели измерителей имеется отсек, закрытый съемной крышкой, для установки элементов питания: 4 шт. 1,5 В AA LR6 для MIC-10, MIC-30; пакет аккумуляторов NiMH SONEL 9,6 В для MIC-2505, MIC-2510.

Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Измерители имеют:

автоматический выбор диапазона измерения;
автоматическое выключение питания неиспользуемого измерителя (AUTO-OFF).

Измерители изготовляются в виде четырех основных моделей: MIC-10; MIC-30; MIC-2505; MIC-2510, которые отличаются друг от друга разными функциональными возможностями и типом используемого корпуса.

Назначение

Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 предназначены для:

измерения напряжения постоянного тока;
измерение действующего значения переменного тока;
измерения сопротивления электроизоляции;
измерения электрического сопротивления защитных проводников (кроме MIC-2505);
измерения электрического сопротивления малым током (кроме MIC-2505);
вычисления силы тока утечки через электроизоляцию (кроме MIC-2505);
вычисления коэффициента абсорбции и поляризации (кроме MIC-10, MIC-2505);
вычисления емкости кабеля (кроме MIC-2505);
контроля целостности электрических цепей (кроме MIC-2505).

Программное обеспечение

Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 представлены в таблице.

Наименование программного обеспечения	ПО для измерителей параметров электроизоляции
Наименование программного обеспечения	MIC-10	MIC-30	MIC-2505	MIC-2510
Идентификационное наименование программного обеспечения	MIC-10	MIC-30	MIC-2505	MIC-2510
Номер версии (идентификационный номер) программного обеспечения	v1.00 HWb	v1.02 HWb	v1.03 HWa	v1.00 HWa
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	0x7C89	0x6DE4	0x7B0B	0x1215
Алгоритм вычисления цифрового идентификатора программного обеспечения	CRC-CCITT (XModem)

Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений А по МИ 3286-2010.

Диапазон	Разрешение	Основная погрешность
0,0…299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300…600 В	1 В	±(2% и. в. + 2 е. м. р.)
Диапазон частоты	45…65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2	для UN = 50 В: 50 кОм…250,0 МОм
Диапазон для UN = 50 В	Разрешение	Основная погрешность
0,0 … 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000…9,999 МОм	0,001 МОм
10,00…99,99 МОм	0,01 МОм
100,0…250,0 МОм	0,1 МОм
Диапазон измерения согласно IEC 61557-2	для UN = 100 В: 100 кОм…500,0 МОм
Диапазон для UN = 100 В	Разрешение	Основная погрешность
0,0 … 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000…9,999 МОм	0,001 МОм
10,00…99,99 МОм	0,01 МОм
100,0…500,0 МОм	0,1 МОм
Диапазон измерения согласно IEC 61557-2	для UN = 250 В: 250 кОм…2,000 ГОм
Диапазон для UN = 250 В	Разрешение	Основная погрешность
0,0 … 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000…9,999 МОм	0,001 МОм
10,00…99,99 МОм	0,01 МОм
100,0…999,9 МОм	0,1 МОм
1,000…2,000 ГОм	0,001 ГОм
Диапазон измерения согласно IEC 61557-2	для UN = 500 В: 500 кОм…5,00 ГОм
Диапазон для UN = 500 В	Разрешение	Основная погрешность
0,0 … 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000…9,999 МОм	0,001 МОм
10,00…99,99 МОм	0,01 МОм
100,0…999,9 МОм	0,1 МОм
1,000…4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
Диапазон измерения согласно IEC 61557-2	для UN = 1000 В: 1000 кОм…10,00 ГОм
Диапазон для UN = 1000 В	Разрешение	Основная погрешность
0,0 … 999,9 кОм	0,1 кОм	±(3% и. в. + 8 е. м. р.)
1,000…9,999 МОм	0,001 МОм
10,00…99,99 МОм	0,01 МОм
100,0…999,9 МОм	0,1 МОм
1,000…4,999 ГОм	0,001 ГОм	±(4% и. в. + 6 е. м. р.)
5,00…10,00 ГОм	0,01 ГОм	±(4% и. в. + 6 е. м. р.)
Измерение емкости
Диапазон	Разрешение	Основная погрешность
1…999 нФ	1 нФ	±(5% и. в. + 5 е. м. р.)
1,00…9,99 мкФ	0,01 мкФ	±(5% и. в. + 5 е. м. р.)
Измерение только в процессе измерения RISO
Низковольтное измерение сопротивления
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4	0,10…999 Ом
Диапазон	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200…999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)
Напряжение на разомкнутых измерительных проводниках	8 В
Выходной ток при R	мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током
Измерение активного сопротивления малым током
Диапазон	Разрешение	Основная погрешность
0,0…199,9 Ом	0,1 Ом	±(3% и. в. + 3 е. м. р.)
200…1999 Ом	1 Ом	±(3% и. в. + 3 е. м. р.)
Напряжение на разомкнутых измерительных проводниках	8…16 В
Выходной ток	> 10 мA
Звуковая индикация при сопротивлении	< 30 Ом ±10%
Компенсация сопротивления измерительных проводников
Дополнительные технические характеристики измерителя параметров электроизоляции MIC-10:
Параметр	Значение
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP67
Питание измерителя	4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA)
Габаритные размеры	220×100×60 мм
Масса измерителя	около 0,6 кг
Температура хранения	–20…+70° C
Рабочая температура	-10…+50° C

Поверка осуществляется по документу МП-315/447-2011 «Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки», утвержденному ГцИ СИ ФБУ «Ростест-Москва» 20 декабря 2011 г. и входящему в комплект поставки.

Сведения о методах измерений

Методы измерений с помощью измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 указаны в документах:
- «Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-30. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510
- «ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
- «ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
- «ГОСТ Р МЭК 61557-4-2007 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».
- ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
